CDM-800 Gateway Router Revision 1
Ethernet-based Remote Product Management MN-CDM800
5–41
5.4.4.4.1.5 Status | Statistics | VCM (Variable Coding and Modulation)
VCM allows different MODCODs for different users and applications sharing a common
outbound. The MODCODs are statically assigned based on link budget. Use this page to view
read‐onlycumulativeVCMstatistics.

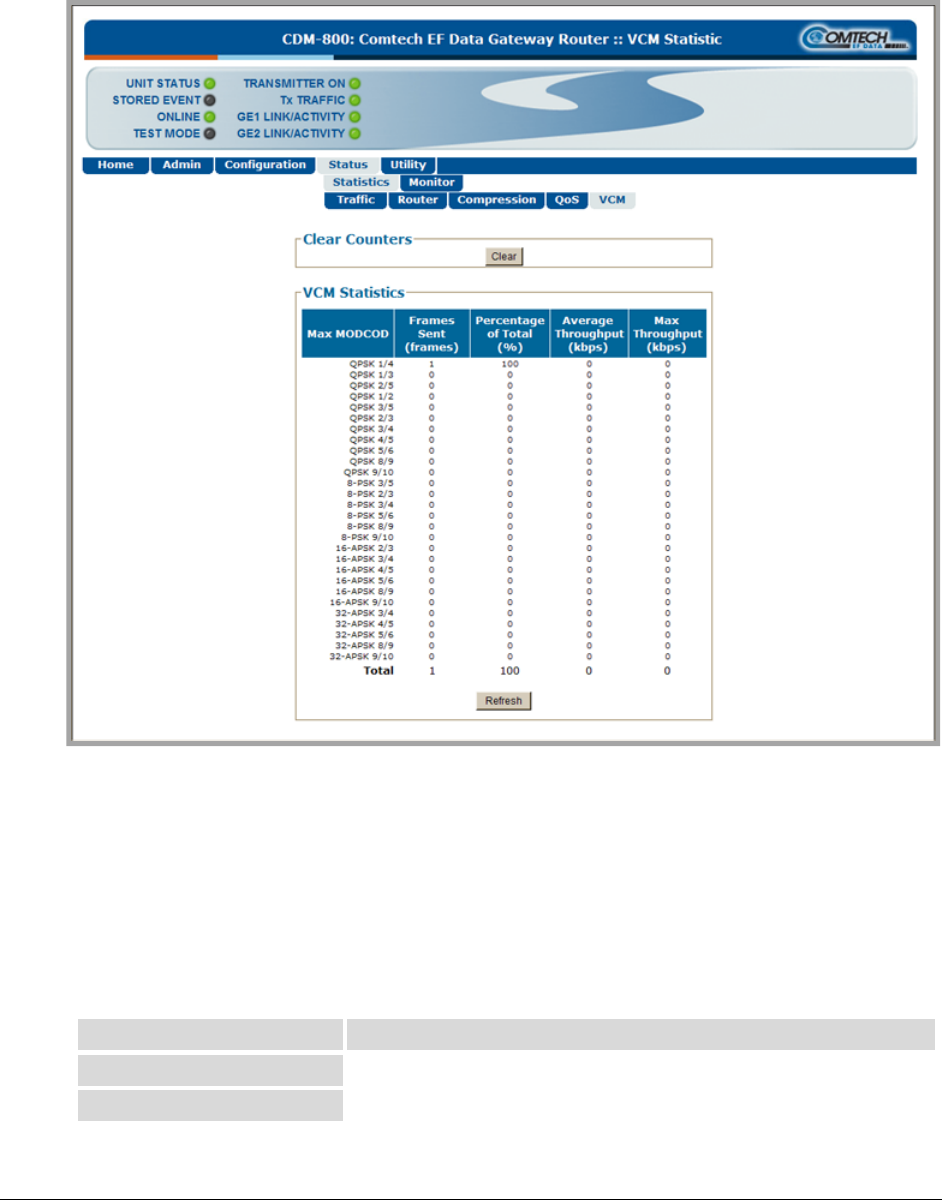

Figure5‐21.Status|Statistics|VCMpage
Clear Counters
Click[Clear]toclearallVCMstatisticsfromthebuffer.
VCM Statistics
Fromlefttoright:
Column Description
Max MODCOD MODCOD.
Frames Sent (frames) Number of DVB-S2 base band frames transmitted for this MODCOD.
