DMD2050E Universal Satellite Modem Theory of Operation
MN-DMD2050E Revision 2 3–25
After you have enabled Encryption from the front panel, set up the Encryption Control
parameters.
1. Use the secure web interface (Figure 3-11) or the handheld key-loader (Figure 3-12) to
enter Encryption Control parameters.
2. Enter a maximum of 78 numeric characters into the Random Number Generator (
RNG)
Seed field.
3. Enter a maximum of 40 alpha numeric characters into the Shared Message
Authentication Token (
SMAT) field.

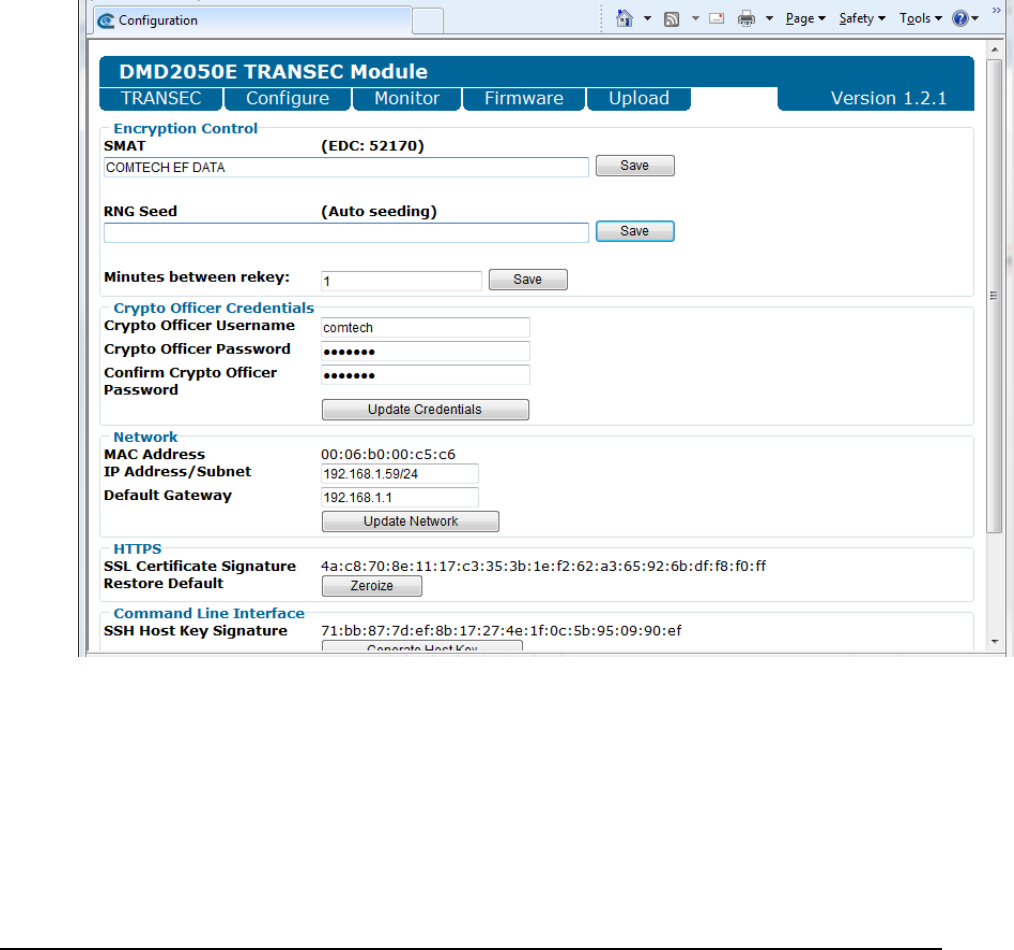

Figure 3-11. TRANSEC Secure Web Browser Configuration Page
