SDM-2020 Satellite Demodulator Revision 4
Front Panel Operation MN/SDM2020D.IOM
6–2
6.1.1 Front Panel
The demodulator front panel (Figure 6-1) enables the user to control demodulator
configuration parameters and display the demodulator status.

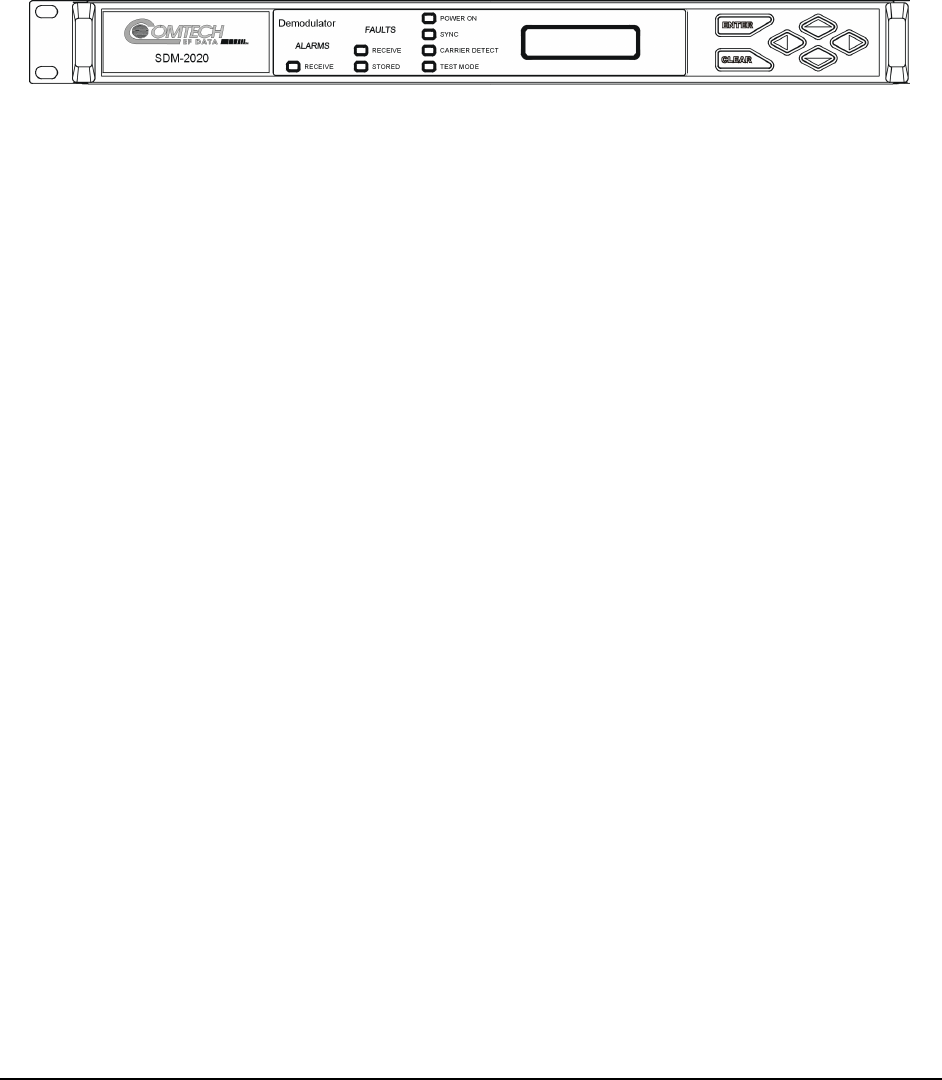

Figure 6-1. Front Panel
The front panel features include:
• 6-button keypad for local control
• 7-LEDs to provide overall status at a glance
• 32-character, 2-line LCD display
All functions are accessible at the front panel by entering one of five pre-defined
Function Select categories:
• Configuration
• Monitor
• Faults/Alarms
• Stored Faults/Alarms
• Utility
