CDD-562AL/564A/L Multi-Channel Demodulator Revision 0
HTTP (Web Server) Interface MN-CDD562AL564AL
10–40

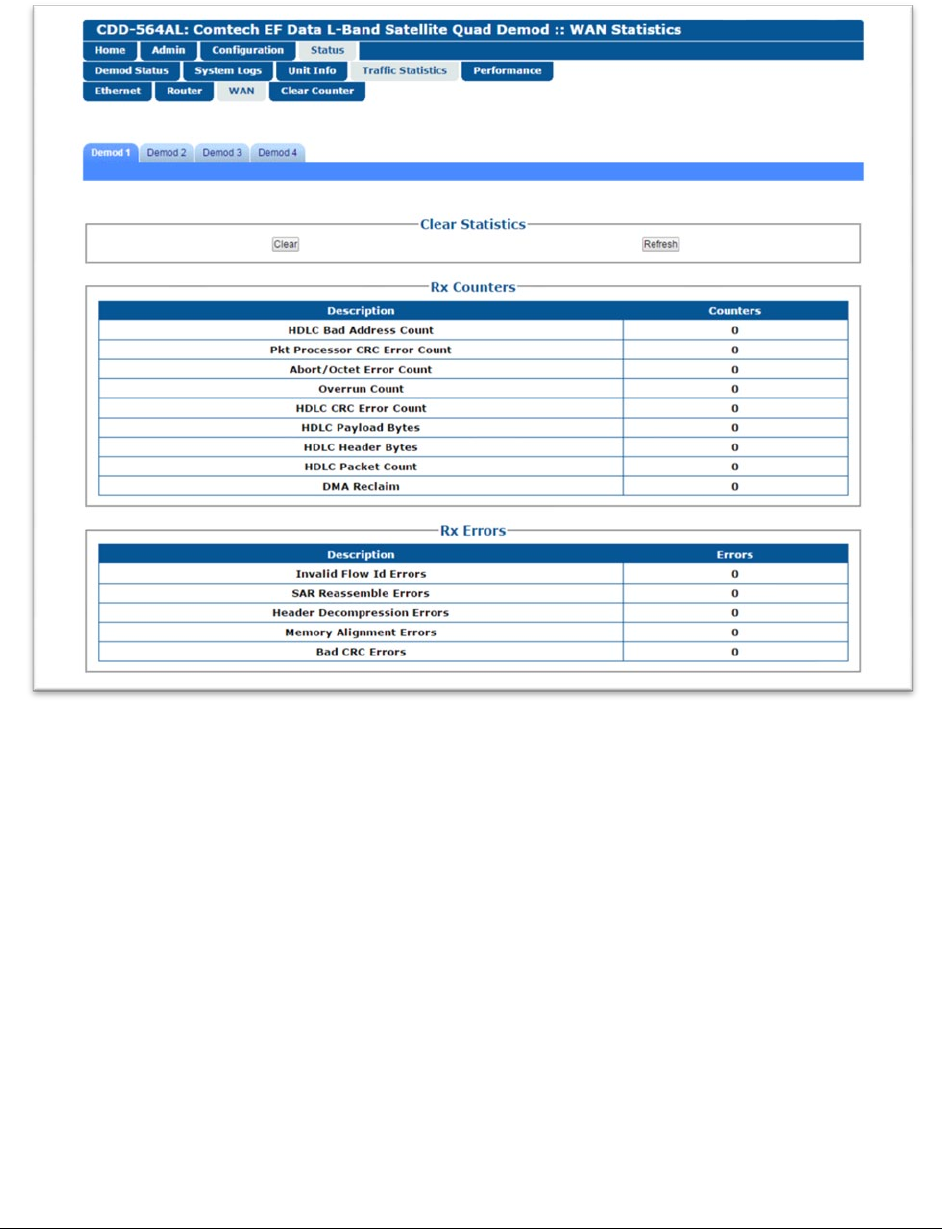

10.6.7 Status | Traffic Statistics | WAN
For a selected demodulator, use this page to see read-only counters and errors data for Receive WAN
traffic. You can clear or refresh the statistics as well.
Click Refresh to show the most recent data. Click Clear to delete the statistics.
