Digital Satellite Terminal System Revision 1

Block Up Converter MN/DST.IOM

3–8

Table 3-6. Optional: BUC Mounting Kit, KT/10361-1

Item Part No. Nomenclature QTY

1 FP/9026-1 Bracket, Lower Block Up 1

2 FP/BR9927-1 Bracket, Upper 1

3 HW5/16-18HEXNT Nut, Hex 1

4 HW/5/16-FLT Washer, Flat 1

5 HW/5/16-SPLIT Washer, Split 1

6 HW/5/16-18X1.25 Bolt, Hex-Head 1

7 HW/M4X16PH Screw, Pan-Head 2

8 HW/1/4-20HEXNUT Nut, Hex 1

9 HW/1/4-SPLIT Washer, Split 2

10 HW/1/4-FLT Washer, Flat 3

11 03P1078 Bolt, Hex 1

12 HW/M4LOCK Washer, Lock 2

13 HW/M$FLAT Washer, Flat 2

11

10 (2X)

9

8

1

2

6

5

4

3

13 (2X)

12 (2X)

7 (2X)

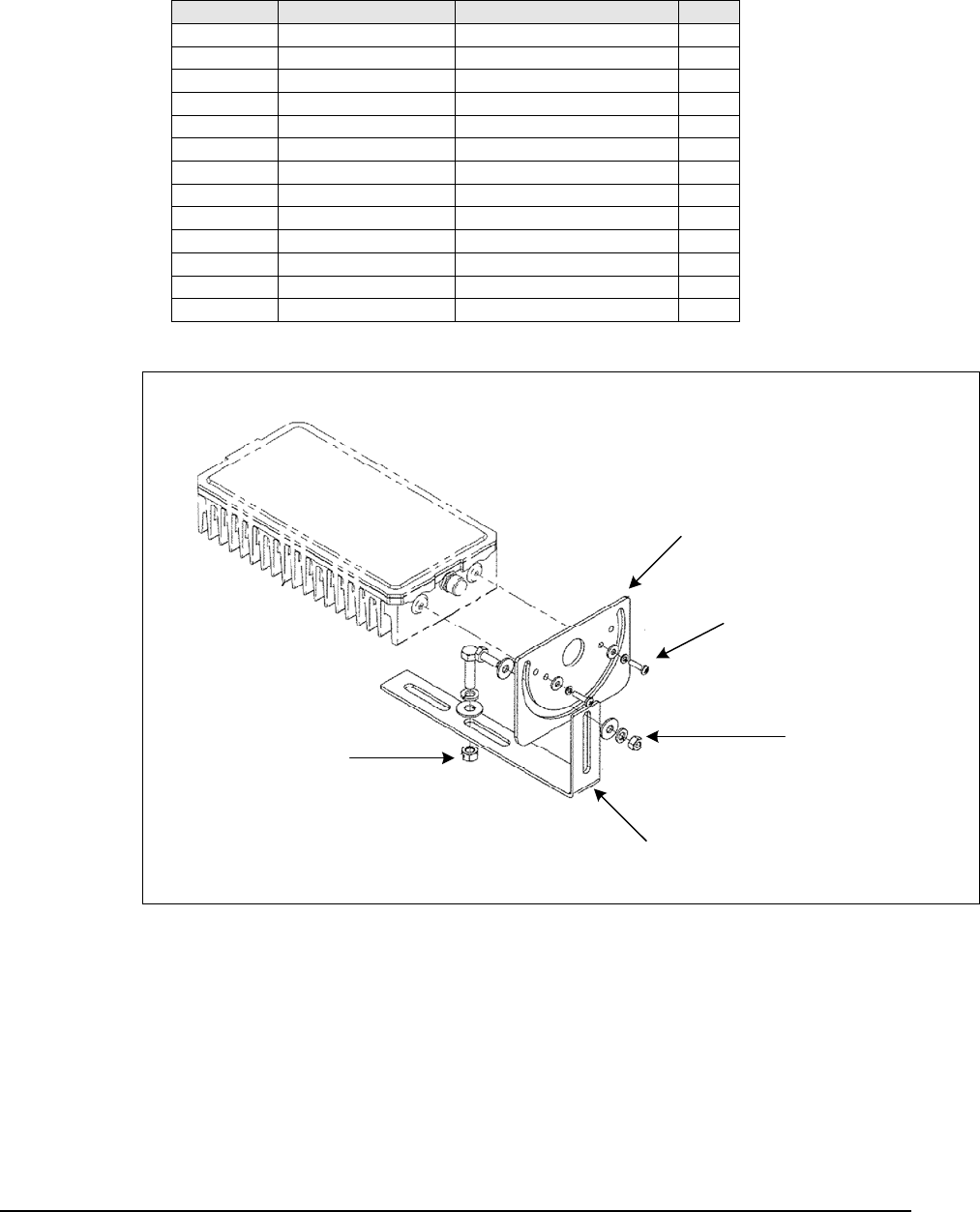

Figure 3-3. BUC Mounting Kit, KT/10361-1
