CDM-710 Broadcast Satellite Modem Revision 10
Web Server Pages MN/CDM710.IOM
13.2.2 Login Prompt
By typing http://xxx.xxx.xxx.xxx” (where xxx.xxx.xxx.xxx = modem IP address) on your
browser, the Login prompt will appear:

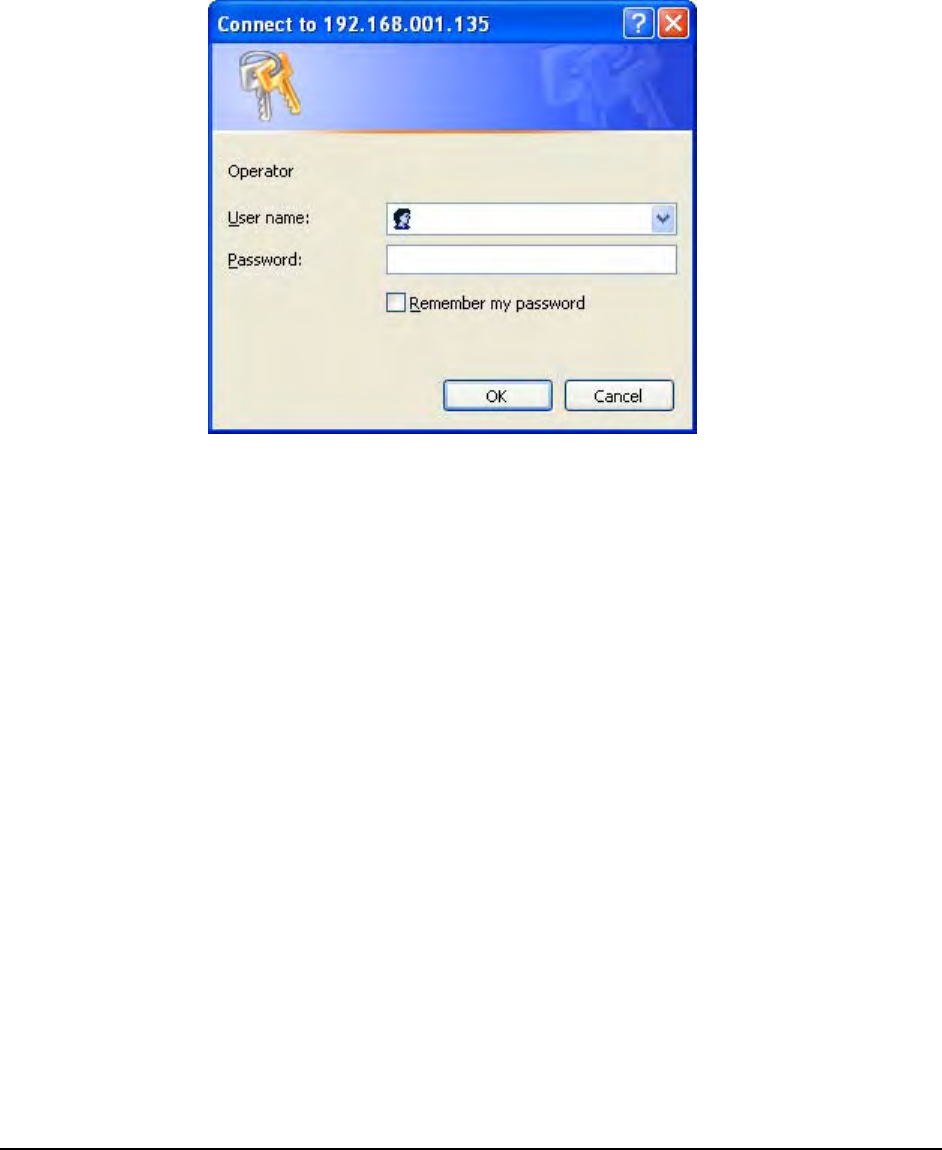

Figure 13-1. Web Interface – Login Window
Note: Only one remote method can be in control of either Ethernet or Serial while the other
can be used for query.
13–3
