DMD1050 Satellite Modem Board User Interface Connections
MN-DMD1050 E–4
Revision 9
Part Number: Active08-56-0106

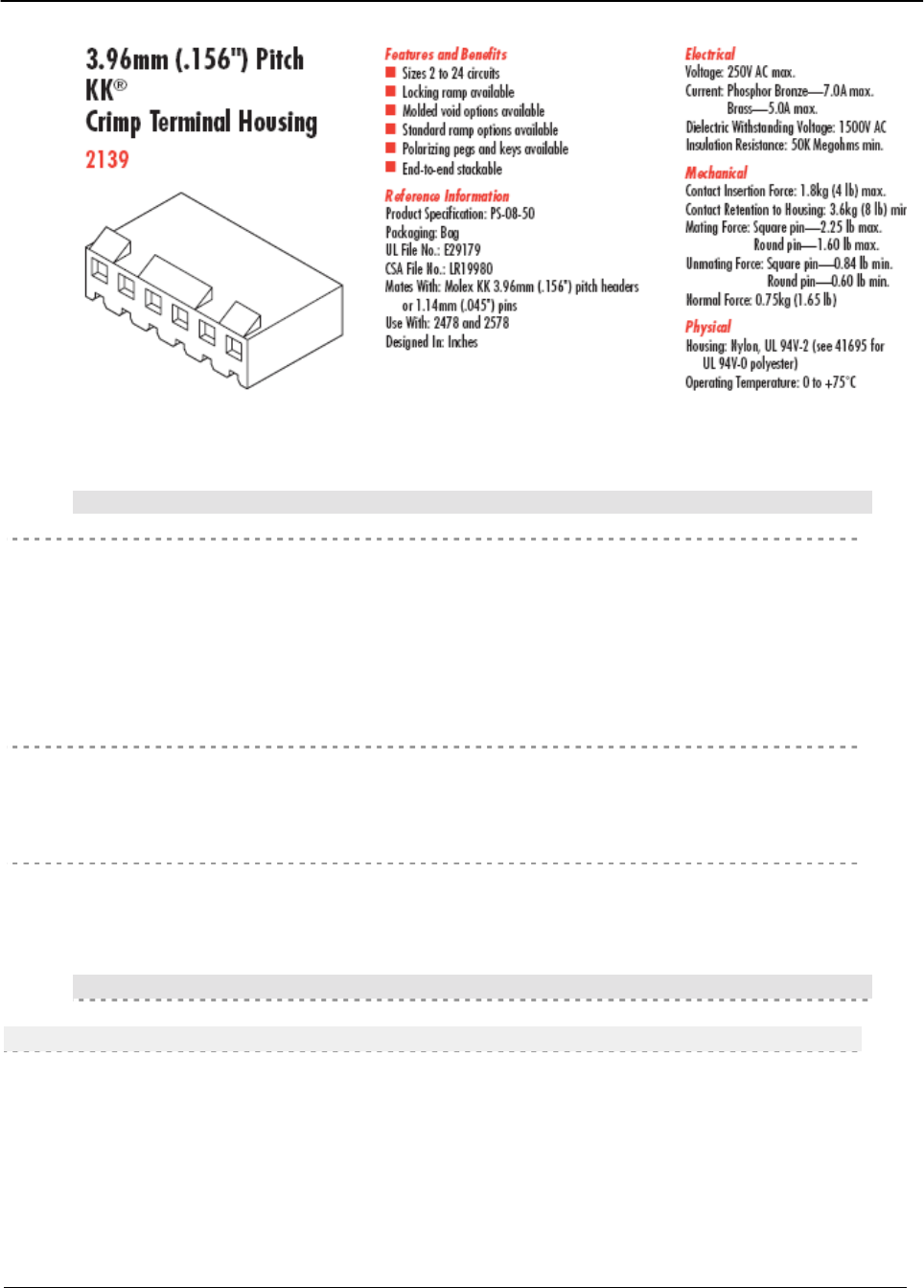

3.96mm (.156") Pitch KK® Crimp Terminal 2478, 18-24 AWG, Bag, Brass, 0.51µm (20µ") Selective Gold (Au)
Part Details:
General
Status
Active
Product Name
KK®
Molex Series
2478
Gender
Female
Wire Size [AWG]
18, 20, 22, 24
Wire Insulation Diameter
2.79mm (.110") max.
Packaging
Bag
Physical
Contact
Brass (CuZn)
Contact Material Thickness
0.27mm (.011")
Plating Contact
0.5µm (20µ") Gold (Au) Selective
Plating in Crimp Area
Gold (Au) Flash Overall
Reference
Mating Pins
1.14mm (.045") Round Pin, 1.14mm (.045") Square Pin
Termination
Good Crimps
990 Catalog Page
J-62
MX01 Catalog Page
D-3, L-52
Old Part Number
2478-1-(550)L
Note: Maximum Current 5.0A using 18AWG wire
APPLICATION TOOLING for 2139
Region
Description
Product Number
Americas
Extraction Tool
11-03-0016
Americas
Mini-Mac Applicator
11-18-2236
